ABBA 滾珠螺桿

滾珠螺桿

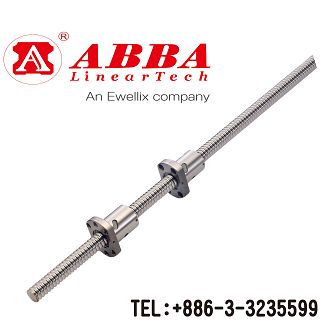

滾珠螺桿是一種由螺桿和含有鋼珠的螺帽所組成，鋼珠在搭配的螺桿螺旋槽之間滾動。其最主要的功能就是將迴轉運動轉換為直線運動。螺母的使用提供了高效率、高負載能力和定位精度。

產品材質: S55C高碳鋼中週波熱處理

對螺紋部長度300mm之變動(e300)之容許值                                單位mm

螺帽的選定:

1.  系列: 選定系列時，請考慮要求精度、尺寸、預壓量等

2.  循環方式:

(a)    外循環式

● 經濟性 ● 最適合於量產 ● 可採用於導程 / 螺桿軸外徑比較大者

(b)    內循環式

● 螺桿外徑精巧 ( 不佔空間 ) ● 適合於導程 / 螺桿軸外徑比較小者

(c)     高速靜音式

● 高速性，高DN值 ● 高靜音，環保 ● 體積小，省空間

3.  回路數: 選定回路數要考慮要求性能、壽命等

4.  法蘭形狀: 請配合螺帽安裝部分之空間加以選定

5.  給油孔: 精密滾珠螺桿設有給油孔，使用於機器裝配時及定期補給時

外循環系列:

*特性說明:

1. 提供較順暢之鋼珠迴流

2. 對於高導程及大直徑滾珠螺桿提供較佳的工作品質


內循環系列:

*特性說明:

內循環構造適合內部空間較小的機器。 需要注意的是內循環滾珠螺桿的螺桿軸必須有一端是通牙，且該端的 肩部直徑必須小於螺桿軸外徑，否則無法組裝螺帽。

高靜音系列:

*特性說明:

1. 高DN值

 ● 一般情況下，ABBA的高導程滾珠螺桿的DN值可達130,000。但在一些特別情況下 ，
例如當螺桿兩端都是固定端時 (Fixed Ends )。DN值可達140,000。

2. 高速度

● ABBA的高導程滾珠螺桿提供每分鐘100公尺或更高的移動速率。

3. 高剛性

● 螺桿和螺帽皆有經過表面硬化處理至一定的硬度及有效深度以維持高剛性及耐用性。

● 可提供複螺紋 ( 多螺紋 ) 於螺桿上，使承受負載的鋼珠數量增多而提高了剛性與耐久性。

4. 低噪音

● 特別設計的鋼珠回流裝置，提供鋼珠運轉順暢的環境，也使鋼珠快速運動時，不會損壞迴流管，保證滾珠螺桿的品質。

● 螺紋上平均且準確的鋼珠節圓直徑(BCD)，使得滾珠螺桿獲得穩定一致的預壓扭矩及降低噪音值。
